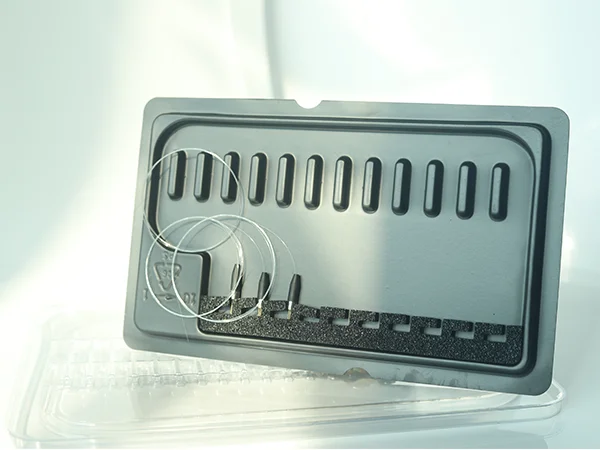

Apa yang Perlu Anda Tahu Mengenai Pembungkusan Termoplastik Anti-Statik untuk Elektronik?

Apakah Pembungkusan ESD Perlu Kawal?

Pembungkusan elektronik berfungsi sebagai sebahagian daripada sistem pengendalian di sekeliling komponen. Apabila komponen itu sensitif kepada peristiwa elektrostatik, dulang mesti menyediakan gelagat elektrik yang boleh diramal sebagai tambahan kepada organisasi fizikal. Inilah sebabnya mengapa pembungkusan ESD harus ditentukan melalui bahan yang boleh diukur dan ciri permukaan dan bukannya melalui penampilan sahaja.

Caj statik boleh berkembang melalui sentuhan dan pemisahan antara bahan yang berbeza, pergerakan semasa pengendalian, geseran dan aktiviti pembuatan biasa yang lain. Komponen sensitif boleh melalui banyak peringkat sebelum pemasangan akhir, jadi pembungkusan boleh dibuka, dipindahkan, disusun dan digunakan semula beberapa kali. Setiap peringkat mewujudkan peluang untuk keadaan elektrostatik yang tidak terkawal jika pembungkusan tidak direka bentuk dengan sewajarnya.

Struktur pembungkusan juga mempengaruhi pergerakan produk. Dulang dengan rongga khusus boleh memisahkan komponen individu dan mengurangkan sentuhan yang tidak perlu antara bahagian yang berdekatan. Untuk penyambung, penderia, komponen berkaitan PCB dan produk ketepatan lain, kedudukan terkawal boleh menjadikan pengendalian manual dan barisan pengeluaran lebih teratur.

Pembungkusan elektronik yang berkesan menggabungkan kawalan elektrostatik dengan organisasi fizikal. Tiada fungsi harus dianggap sebagai ciri terpencil.

Ia juga penting untuk memahami bahawa tidak setiap komponen elektronik mempunyai sensitiviti atau keperluan pengendalian yang sama. Pakej semikonduktor, penyambung, penderia, modul optik dan papan litar yang dipasang boleh berbeza dari segi berat, bentuk, permukaan terdedah dan persekitaran proses. Oleh itu, pembungkusan harus dibangunkan di sekitar produk sebenar dan bukannya bergantung pada satu struktur dulang universal.

• Tingkah laku ESD yang ditentukan:ciri-ciri elektrik hendaklah dinyatakan mengikut keperluan komponen dan proses.
• Kedudukan stabil:rongga individu boleh mengehadkan pergerakan yang tidak diingini semasa pengendalian.
• Struktur yang sesuai:ketebalan dinding, kedalaman dan geometri harus sepadan dengan produk fizikal.
• Keserasian proses:menyusun, bersarang, pemeriksaan dan pengendalian sisi garisan harus dipertimbangkan dari awal.

Termoplastik manakah yang sesuai dengan aplikasi ESD yang berbeza?

Pemilihan termoplastik mempengaruhi lebih daripada tingkah laku elektrik. Ia juga menentukan ketegaran, rintangan hentaman, fleksibiliti, ketelusan, tingkah laku suhu, rupa dan ciri pembentukan. Untuk dulang elektronik, sifat ini perlu dipertimbangkan bersama kerana bahan yang menyediakan satu ciri yang diingini mungkin memperkenalkan batasan di kawasan lain.

PP untuk Pengendalian Berulang

PP berguna apabila dulang memerlukan gabungan rintangan kelesuan lentur, rintangan jatuh dan rintangan suhu. Ciri-ciri ini adalah relevan dalam aplikasi di mana dulang mungkin berulang kali dimuatkan, dipindahkan, disusun atau dikembalikan ke kawasan pengeluaran.

Persekitaran SMT boleh melibatkan pengendalian yang kerap dan pergerakan yang teratur antara peringkat proses. Struktur berasaskan PP boleh dipertimbangkan di mana pembungkusan mesti bertolak ansur dengan penggunaan berulang sambil mengekalkan ciri elektrostatik yang ditetapkan.

PET untuk Ketelusan dan Ketegaran

PET memberikan ketelusan yang tinggi dan kekerasan yang baik, menjadikannya berguna di mana pemeriksaan komponen dan keterlihatan produk adalah penting. Dulang lutsinar boleh memudahkan pengendali mengenal pasti susunan komponen tanpa mengeluarkan setiap item dari kedudukannya.

Keterlihatan juga boleh menyokong aliran kerja berorientasikan pemeriksaan. Apabila konsep pembungkusan membolehkan pengendali melihat produk secara terus, dulang boleh menyediakan organisasi sambil mengekalkan paparan komponen yang jelas.

PS untuk Struktur Dulang Umum

PS agak rapuh dan mempunyai ketelusan yang agak rendah daripada PET. Walau bagaimanapun, ia boleh dipertimbangkan untuk dulang pusing ganti komponen elektronik tujuan umum di mana struktur keseluruhan dan persekitaran pengendalian adalah serasi dengan ciri-cirinya.

Pilihan yang betul tidak seharusnya berdasarkan nama material semata-mata. Berat komponen sebenar, dimensi rongga, kesan jangkaan, keadaan suhu, keperluan ketelusan dan kekerapan pengendalian yang dimaksudkan semuanya mempengaruhi pemilihan.

Dalam amalan, prestasi elektrik harus kekal disambungkan kepada prestasi mekanikal. Dulang mungkin mempunyai julat rintangan yang diingini tetapi masih kurang sesuai dengan produk jika bentuk, fleksibiliti atau tingkah laku suhunya tidak sepadan dengan persekitaran pengendalian.

Bagaimana Harus Ditentukan Rintangan Permukaan?

Rintangan permukaan ialah salah satu parameter teknikal pusat dalam pembungkusan ESD kerana ia menyediakan cara yang boleh diukur untuk menerangkan tingkah laku elektrik bahan pembungkusan. Julat sasaran hendaklah dipilih mengikut keperluan ESD komponen dan persekitaran pengendalian sekeliling.

Program pembungkusan tersuai boleh menentukan rintangan permukaan daripada 1.0×10⁴Ω hingga 1.0×10¹¹Ω. Julat itu meliputi pelbagai keperluan kawalan elektrostatik, tetapi kewujudan julat yang luas tidak bermakna satu nilai sesuai secara automatik untuk setiap aplikasi.

Persekitaran pembuatan elektronik yang berbeza boleh mempunyai keperluan yang berbeza untuk kawalan caj, pengendalian bahan dan penyepaduan proses. Dulang yang digunakan untuk pusing ganti komponen am mungkin mempunyai spesifikasi yang berbeza daripada dulang yang digunakan untuk pemeriksaan sensitif, pengendalian automatik atau pembungkusan komponen dengan struktur konduktif terdedah.

Mulakan Dengan Keperluan Komponen

Soalan pertama sepatutnya ialah tahap kawalan ESD yang diperlukan oleh komponen dan proses pengendalian. Spesifikasi pembungkusan kemudiannya harus dibangunkan mengikut keperluan itu dan bukannya memilih nilai elektrik semata-mata kerana ia biasa digunakan.

Pertimbangkan Sistem Pembungkusan Lengkap

Dulang hanyalah satu elemen persekitaran pembungkusan. Karton luar, bahan kusyen, pemisah, permukaan kerja, peralatan pengendalian dan komponen pembungkusan lain juga boleh mempengaruhi keadaan elektrostatik di sekeliling produk.

Ini menjadikan pemikiran peringkat sistem penting. Dulang dengan ciri rintangan terkawal masih harus disepadukan ke dalam proses pengendalian yang mengiktiraf kelakuan elektrik bahan dan peralatan sekeliling.

Sambungkan Rintangan Dengan Geometri

Spesifikasi elektrik tidak boleh menyebabkan jurutera mengabaikan perlindungan fizikal. Kedalaman rongga, jarak dinding dan struktur kedudukan perlu melindungi komponen sambil mengekalkan fungsi elektrostatik yang diperlukan.

• Tentukan julat rintangan yang diperlukan:sambungkan nilai sasaran kepada keperluan perlindungan ESD sebenar.
• Pastikan komponen dalam kedudukan terkawal:gunakan rongga dan cari ciri di mana diperlukan.
• Semak persekitaran pengendalian yang lengkap:pertimbangkan bahan dan peralatan lain yang berinteraksi dengan dulang.
• Sahkan produk siap:gunakan peralatan ujian rintangan yang sesuai untuk memeriksa sama ada ciri elektrik yang ditentukan dicapai.

Spesifikasi yang boleh diukur juga memudahkan komunikasi antara pereka bentuk pembungkusan, pengeluar komponen dan pasukan pengeluaran. Daripada menggambarkan dulang hanya sebagai "anti statik," projek itu boleh mengenal pasti julat rintangan yang dimaksudkan dan pembinaan bahan yang diperlukan untuk mencapainya.

Bagaimanakah Dulang ESD Perlu Direka?

Kawalan elektrik hanyalah sebahagian daripada masalah reka bentuk. Dulang elektronik juga mesti memegang komponen dengan selamat, membenarkan pemunggahan dan pemunggahan praktikal, muat dengan peralatan pengendalian dan kekal serasi dengan keperluan susun atau sarang.

1. Tentukan Sampul Produk

Mulakan dengan dimensi tepat komponen. Rekod panjang, lebar, tinggi, diameter, tonjolan, lokasi penyambung, permukaan sensitif dan mana-mana kawasan yang tidak sepatutnya bersentuhan dengan dulang.

Untuk pemasangan elektronik yang tidak teratur, maklumat reka bentuk yang berguna mungkin termasuk beberapa dimensi keratan rentas dan bukannya satu saiz keseluruhan. Ini boleh menjadi penting terutamanya untuk penyambung, penderia dan pemasangan PCB dengan komponen yang menonjol.

2. Bina Rongga di Sekitar Produk

Rongga khusus boleh mengawal kedudukan setiap bahagian sambil mewujudkan pemisahan antara komponen jiran. Geometri rongga harus mengimbangi pengekalan dan kebolehcapaian. Kedudukan yang terlalu longgar mungkin membenarkan pergerakan, manakala geometri yang terlalu ketat boleh menyukarkan pemuatan dan pemunggahan.

3. Pertimbangkan Ketebalan Dinding

Ketebalan dinding mempengaruhi ketegaran dulang, berat dan tingkah laku membentuk. Rongga besar dan struktur dalam mungkin memerlukan pertimbangan yang teliti terhadap pengagihan bahan semasa termobentuk. Oleh itu, ketebalan harus dinilai bersama arah pembentukan dan geometri dulang akhir.

4. Tambah Ciri Susun atau Bersarang

Dulang elektronik yang boleh diguna semula selalunya perlu disusun apabila dimuatkan dan bersarang apabila kosong. Ciri-ciri ini boleh mengurangkan kerumitan penyimpanan dan meningkatkan kecekapan pengendalian, tetapi geometri perlu direka bentuk supaya dulang bertindan kekal stabil dan rongga tidak mengganggu antara satu sama lain.

5. Lindungi Permukaan Sensitif

Komponen mungkin mempunyai perumah terdedah, penyambung, kanta, pin atau permukaan siap yang memerlukan sentuhan terkawal. Di mana sesuai, dulang boleh dikonfigurasikan dengan sisipan pelindung atau ciri kusyen terpilih supaya produk disokong tanpa sentuhan permukaan yang tidak perlu.

6. Rancangan untuk Pengendalian Automatik

Kilang elektronik boleh memindahkan dulang secara manual, dengan troli, penghantar atau peralatan pengendalian automatik. Struktur dulang hendaklah serasi dengan proses yang dimaksudkan, termasuk titik akses, ketinggian susun, orientasi dan arah pemuatan.

Oleh itu, reka bentuk dulang yang paling boleh dipercayai adalah khusus aplikasi. Mereka tidak bergantung pada corak rongga tetap apabila produk itu sendiri mempunyai bentuk unik atau keperluan pengendalian khas.

Mengapa Pembentukan Termo Berguna untuk Dulang Elektronik?

Pembentukan termo amat berguna apabila pembungkusan elektronik memerlukan rongga tersuai, permukaan besar, kontur melengkung atau dimensi dulang yang luas. Lembaran termoplastik yang dipanaskan boleh dibentuk di atas perkakas untuk mencipta struktur khusus produk tanpa memaksa setiap aplikasi ke dalam format standard yang kecil.

Ini penting untuk elektronik kerana pembungkusan komponen boleh berbeza daripada bahagian individu yang kecil kepada pemasangan yang lebih besar dan sistem berbilang bahagian. Satu dulang mungkin memerlukan grid rongga kecil, manakala satu lagi mungkin memerlukan poket dalam untuk pemasangan yang lebih besar.

Keupayaan Format Besar

Pembungkusan termoform boleh dihasilkan pada dimensi sehingga lebih kurang 1300 × 750 × 740 mm, tertakluk kepada struktur dulang sebenar dan keperluan pengeluaran. Keupayaan membentuk luas ini berguna apabila sistem pembungkusan meliputi pemasangan besar atau berbilang zon produk.

Reka Letak Rongga Tersuai

Pembentukan termo membolehkan corak rongga dibangunkan di sekeliling susunan produk. Rongga individu boleh dijarakkan mengikut dimensi komponen, dan jejak dulang keseluruhan boleh disesuaikan dengan struktur pengangkutan atau penyimpanan sedia ada.

Fleksibiliti Pembangunan

Produk elektronik boleh berubah semasa pembangunan. Kedudukan penyambung, dimensi perumahan, konfigurasi PCB dan susunan aksesori semuanya boleh disemak. Pendekatan thermoforming yang fleksibel boleh menyokong projek pembangunan terpilih di mana perkakas tersuai dan struktur format luas diperlukan.

Kepelbagaian Bahan

PP, PET, PS dan lain-lain termoplastik yang sesuai boleh dipertimbangkan dalam proses thermoforming. Ini membolehkan keperluan elektrik, mekanikal dan visual dulang dinilai bersama.

Penyepaduan Dengan Ciri Pembungkusan

Konsep pembentukan boleh menggabungkan kawasan kedudukan, struktur susun, bukaan dan butiran fungsi lain. Di mana perlindungan permukaan tambahan diperlukan, bahan kusyen terpilih juga boleh disepadukan ke dalam reka bentuk pembungkusan.

Pembentukan termo adalah paling berguna apabila geometri pembungkusan perlu mengikuti produk dengan teliti daripada memaksa komponen kompleks ke dalam format dulang generik.

Proses pembuatan masih harus dipilih mengikut geometri produk, tingkah laku elektrik yang diperlukan, kuantiti pengeluaran dan strategi pembungkusan keseluruhan. Thermoforming ialah pilihan proses dan bukannya jawapan universal untuk setiap aplikasi pembungkusan elektronik.

Di manakah Dulang ESD Biasa Digunakan?

Dulang termoform dikawal ESD boleh menyokong banyak peringkat pengeluaran elektronik dan logistik. Struktur yang tepat bergantung pada sama ada pembungkusan bertujuan untuk penyimpanan, pemeriksaan, pergerakan barisan pengeluaran, perolehan atau pengangkutan.

• Komponen elektronik:penyambung, penderia, bahagian berkaitan PCB, komponen semikonduktor dan produk sensitif statik lain boleh disusun dalam rongga khusus.
• Pengendalian PCB:papan litar dan pemasangan elektronik boleh disokong semasa penyimpanan sementara, pemindahan dan pergerakan barisan pengeluaran.
• Bahagian elektronik ketepatan:rongga individu boleh membantu mengekalkan kedudukan yang teratur untuk komponen dengan keperluan pengendalian yang ditetapkan.
• pembuatan SMT:dulang perolehan boleh guna semula boleh menyokong pergerakan berulang antara peringkat pembuatan di mana tingkah laku elektrostatik terkawal diperlukan.
• Komponen optoelektronik:pembungkusan boleh dikonfigurasikan untuk komunikasi optik dan pemasangan optoelektronik dengan keadaan ESD yang ditentukan.
• Peralatan elektronik industri:komponen dan pemasangan yang besar boleh diatur untuk penyimpanan, pengangkutan dalaman dan pengendalian terkawal.

Pemeriksaan Komponen

Pembungkusan berorientasikan pemeriksaan mendapat faedah daripada kedudukan yang teratur dan akses yang jelas kepada komponen. Apabila ketelusan adalah penting, PET boleh dipertimbangkan untuk struktur yang membolehkan pengendali melihat produk semasa ia berada di dalam dulang.

SMT dan Pusing Ganti Barisan Pengeluaran

Persekitaran pengeluaran boleh melibatkan pergerakan dulang berulang antara peringkat proses. PP boleh dipertimbangkan apabila rintangan keletihan, rintangan hentaman dan tingkah laku suhu sejajar dengan keperluan pengendalian berulang.

Pengendalian PCB dan Pemasangan

Papan litar dan pemasangan boleh mempunyai dimensi yang lebih besar dan ciri dipasang yang rapuh. Oleh itu, rongga dulang harus menyokong papan tanpa menyentuh komponen yang tidak direka bentuk untuk menanggung beban.

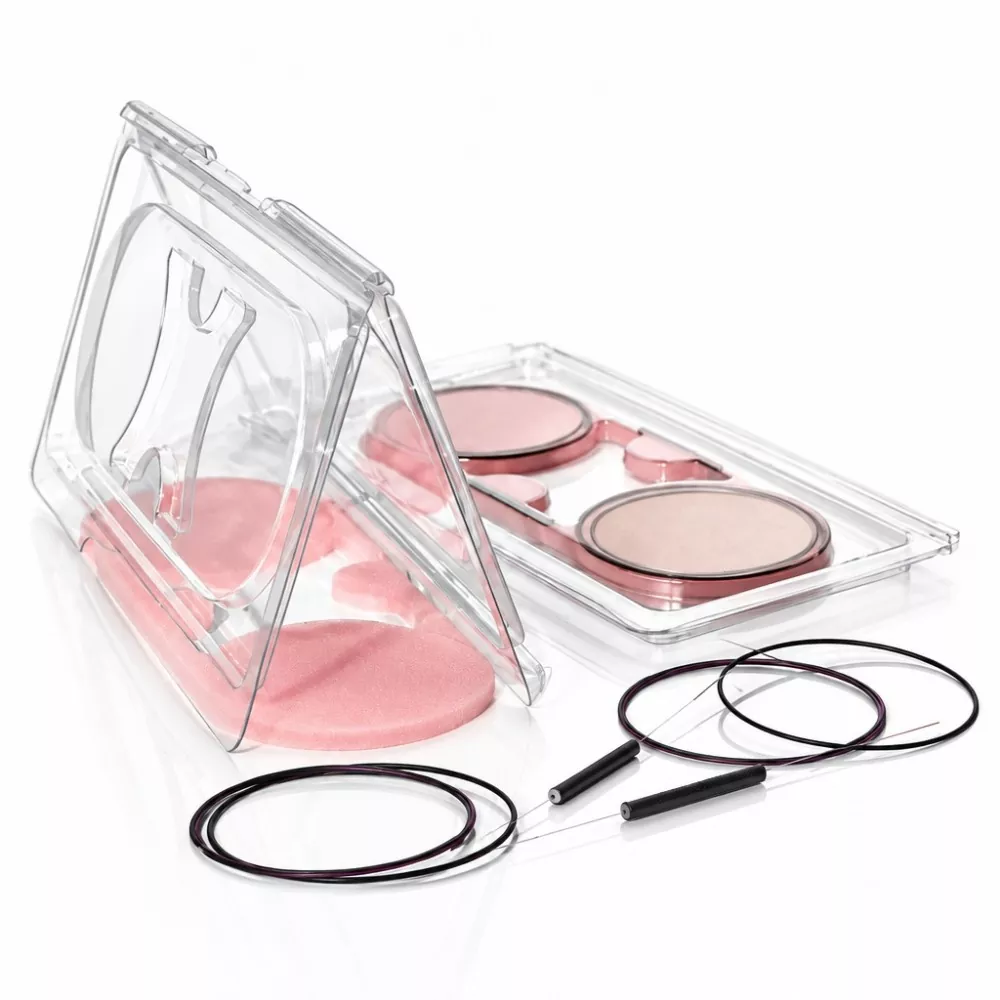

Pembungkusan Optoelektronik

Komponen komunikasi optik boleh mempunyai permukaan sensitif dan dimensi yang tepat. Struktur pembungkusan mereka harus mengambil kira orientasi komponen, zon sentuhan, pemisahan dan sifat elektrostatik yang diperlukan.

Bagaimanakah Kebersihan dan Perlindungan Produk Berfungsi Bersama?

Pembungkusan elektronik bukan sahaja peranti kawalan ESD. Kebersihan juga boleh menjadi penting, terutamanya apabila komponen terdedah kepada habuk, zarah atau pencemaran permukaan semasa pembuatan. Oleh itu reka bentuk pembungkusan harus menangani kedua-dua tingkah laku elektrostatik dan kebersihan fizikal dulang.

Persekitaran pengeluaran yang bersih boleh membantu mengawal lekatan habuk semasa pembuatan dulang. Pengendalian bahan, pembentukan, pemangkasan dan penyimpanan hendaklah diuruskan secara konsisten supaya dulang siap sesuai untuk aplikasi elektronik yang dimaksudkan.

Kawal Kawasan Hubungan

Tidak setiap permukaan komponen harus menyentuh pembungkusan secara sama rata. Sesetengah produk telah menyiapkan permukaan kosmetik, sentuhan terdedah, permukaan optik atau protrusi sensitif. Reka bentuk rongga boleh mengehadkan sentuhan yang tidak perlu dan menjauhkan kawasan halus dari tepi struktur.

Gunakan Sisipan Pelindung Apabila Sesuai

Reka bentuk pembungkusan terpilih boleh menggabungkan bahan kusyen seperti span di mana lapisan sentuhan lembut tambahan diperlukan. Pendekatan ini boleh membantu mengurangkan sentuhan permukaan dan tanda pengendalian untuk produk dengan penampilan yang lebih tinggi atau kepekaan sentuhan.

Kekalkan Amalan Pengendalian Bersih

Prestasi pembungkusan dipengaruhi oleh apa yang berlaku selepas pengeluaran dan juga semasa pengeluaran. Penyimpanan yang bersih, amalan pemuatan terkawal dan prosedur pengendalian yang sesuai boleh membantu mengekalkan keadaan dulang yang dimaksudkan sebelum ia sampai ke komponen.

Pertimbangkan Guna Semula

Dulang boleh guna semula mungkin melalui banyak kitaran pengendalian. Apabila penggunaan semula adalah sebahagian daripada sistem pembungkusan, reka bentuk harus mempertimbangkan keletihan, pembersihan berulang, susun dan pemuatan berulang. PP boleh berguna dalam aplikasi yang ciri-ciri tersebut sejajar dengan prestasi elektrik dan mekanikal yang diperlukan.

Pengurusan kualiti berasaskan ISO boleh menyediakan rangka kerja berstruktur untuk kawalan proses, manakala ujian pihak ketiga yang berkenaan boleh digunakan untuk menilai bahan atau ciri produk yang berkaitan mengikut keperluan pelanggan.

Apakah Maklumat Yang Diperlukan untuk Pembangunan Tersuai?

Dulang tersuai berfungsi paling baik apabila reka bentuk pembungkusan bermula dengan maklumat yang jelas tentang produk dan proses pengendalian. Lebih lengkap input, lebih mudah untuk menentukan geometri rongga, arah bahan, julat rintangan dan struktur dulang keseluruhan.

1. Tentukan produk.Sediakan dimensi produk, bentuk keseluruhan, tonjolan kritikal dan mana-mana kawasan yang harus kekal bebas daripada sentuhan.
2. Tentukan persekitaran pengendalian.Terangkan sama ada dulang digunakan untuk penyimpanan, pemindahan manual, perolehan barisan pengeluaran, pemeriksaan, susun atau pengangkutan.
3. Tentukan keperluan ESD.Nyatakan julat rintangan permukaan yang diperlukan atau keperluan pembungkusan yang berkenaan untuk komponen.
4. Tentukan dimensi dulang.Sediakan keseluruhan panjang, lebar, tinggi dan sebarang sekatan yang dikenakan oleh bekas pengangkutan atau peralatan pengeluaran.
5. Tentukan struktur rongga.Tentukan bilangan rongga, kedalaman rongga, jarak, orientasi dan arah pemuatan produk.
6. Tentukan fungsi tambahan.Kenal pasti penyusunan, sarang, kusyen, ciri kedudukan, bukaan, label atau keperluan logo jika berkenaan.
7. Semak arah bahan.Bandingkan PP, PET dan PS dengan keperluan elektrik, mekanikal, suhu dan penampilan aplikasi.

Lukisan dan Data Dimensi

Lukisan kejuruteraan boleh memberikan maklumat yang tepat tentang dimensi kritikal, toleransi dan antara muka komponen. Spesifikasi dimensi juga berguna apabila produk mempunyai geometri yang agak mudah.

Maklumat Produk Fizikal

Produk fizikal boleh membantu menjelaskan bentuk tidak sekata, permukaan sentuhan sebenar, peralihan ketinggian dan komponen menonjol yang mungkin sukar untuk diterangkan melalui dimensi asas sahaja. Matlamatnya adalah untuk memahami sampul bungkusan sebenar sebelum reka bentuk rongga dimuktamadkan.

Peralatan Pembungkusan dan Logistik

Dulang juga harus direka bentuk mengikut cara ia akan bergerak melalui kilang. Dimensi bekas, ketinggian susun, kedalaman bersarang, kelegaan penghantar dan akses pengendali semuanya boleh menjejaskan bentuk akhir.

Oleh itu, spesifikasi projek harus menerangkan perjalanan lengkap dulang, daripada pemuatan melalui penyimpanan dan pemindahan barisan pengeluaran ke peringkat pembungkusan atau pengangkutan terakhirnya. Pandangan yang lebih luas ini membantu menghalang reka bentuk rongga daripada menyelesaikan hanya satu langkah proses.

Apa yang Perlu Diperiksa Sebelum Penghantaran?

Dulang elektronik yang telah siap hendaklah diperiksa dari kedua-dua perspektif elektrik dan fizikal. Dulang boleh memenuhi dimensi yang dimaksudkan sambil gagal mengekalkan ciri rintangan yang diperlukan, sama seperti ia boleh memenuhi julat rintangan semasa mengalami masalah rongga atau susun.

Pengesahan Elektrik

Julat rintangan permukaan yang ditentukan boleh diperiksa dengan peralatan ujian rintangan yang sesuai. Pengesahan hendaklah dilakukan mengikut kaedah ujian dan keperluan pembungkusan yang berkenaan.

Pengesahan Dimensi

Dimensi kritikal hendaklah diukur mengikut keperluan reka bentuk yang dipersetujui. Perhatian khusus harus diberikan kepada kedalaman rongga, kedudukan rongga, perimeter dulang dan sebarang ciri yang bersambung terus dengan komponen atau peralatan pengendalian luaran.

Pemeriksaan Kebersihan

Dulang yang telah siap hendaklah diperiksa untuk pencemaran yang boleh dilihat dan serpihan bahan. Ini amat relevan untuk pembungkusan elektronik di mana kebersihan boleh mempengaruhi persekitaran pengendalian.

Konsisten Pengeluaran

Pengurusan kualiti harus meliputi input bahan, keadaan pembentukan, pemangkasan, pemeriksaan dan pengendalian produk siap. Proses yang boleh berulang adalah penting kerana ciri elektrik dan fizikal dulang kedua-duanya perlu kekal konsisten sepanjang pengeluaran.

Jika perlu, bahan mentah dan produk siap juga boleh menjalani ujian pihak ketiga yang berkenaan. Skop ujian yang tepat hendaklah diwujudkan mengikut keperluan teknikal pelanggan dan aplikasi elektronik yang dimaksudkan.
